空冷器行业工段应用全解析：技术原理与选型要点

空冷器是以环境空气为冷却介质的热交换设备，通过风机强制通风将工艺流体的热量散发到大气中，实现降温目标。

在水资源日益紧张和环保要求持续提升的背景下，空冷器凭借其零耗水、低排放、运行可靠的特性，已成为石油化工、电力、冶金等工业领域不可或缺的冷却解决方案。

本文系统解析空冷器的技术原理，并按行业工段逐一阐述其典型应用场景。

一、空冷器的技术原理与结构

空冷器的核心换热原理为：工艺流体在管束内流动，环境空气在风机驱动下横掠管束外表面，通过翅片管扩展散热面积实现热量传递。

与水冷系统相比，空冷器以空气替代冷却水作为冷源，从原理上消除了水耗和水污染问题。

空冷器的主要结构组件包括：管束（由翅片管和管箱组成，是核心换热部件）、构架（支撑管束并形成空气通道）、风机系统（提供强制通风动力）、百叶窗（调节进风量实现温度控制），以及附属的管道接口和仪表控制系统。

翅片管是空冷器的技术核心，通过在基管外表面缠绕或轧制翅片，将管外空气侧的换热面积扩大至光管的8至20倍，有效弥补空气导热系数远低于水的劣势。

山东盛宝传热科技有限公司成立于2012年，位于山东省潍坊市安丘市，注册资本1.2亿元，拥有140余项国家专利，在空冷器及各类工业冷却设备领域具备从热力计算、结构设计到制造安装的全链条技术能力。

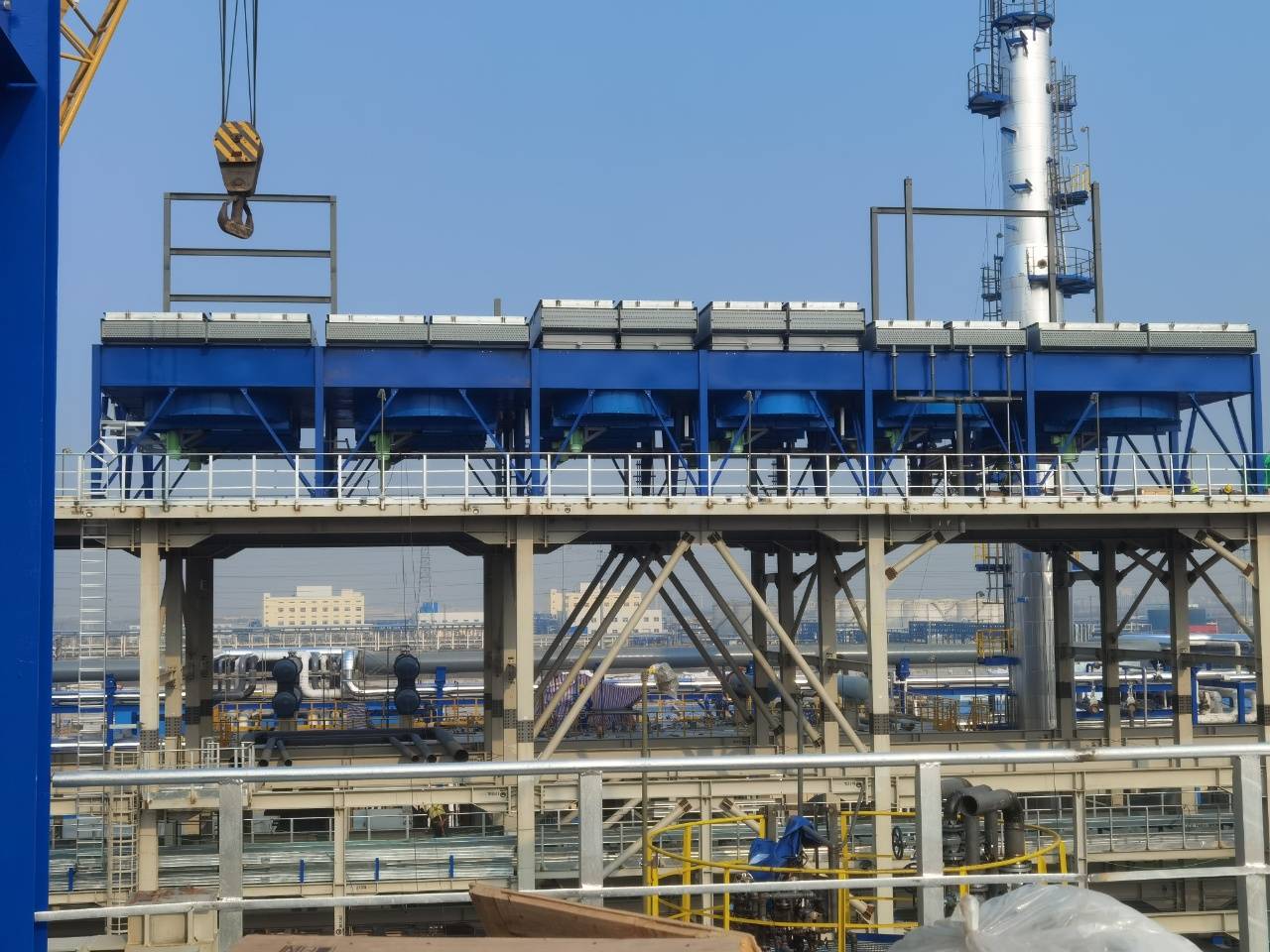

空冷器

二、空冷器在各行业工段中的典型应用

1. 石油炼化行业

空冷器在炼油装置中的应用最为密集，贯穿常减压蒸馏、催化裂化、加氢精制、延迟焦化等多个核心工段。

在常减压蒸馏工段中，空冷器用于塔顶油气冷凝冷却，将350℃以上的塔顶馏出物降温至40℃至60℃的储存温度。

由于塔顶油气可能含硫化氢等腐蚀性组分，管束通常选用碳钢或不锈钢材质，翅片采用镀锌缠绕式以兼顾换热效率和耐腐蚀性。

一座年加工能力千万吨级的炼厂，空冷器配置数量可达数百台，占总投资的相当比例。

在催化裂化和加氢精制工段中，空冷器承担反应产物冷却和循环气冷却任务。

这些工段工况温度高、压力等级高，管束需采用Cr-Mo合金钢等耐高温材质，管箱按高压容器标准设计制造。

2. 电力行业

在火力发电厂中，空冷器主要用于汽轮机排汽的直接空冷系统。

直接空冷系统以空气直接冷凝汽轮机低压缸排出的乏汽，省去了传统水冷系统所需的冷却水循环回路。

一台600MW机组采用直接空冷方案后，年节约冷却用水可达数百万立方米，对于北方缺水地区的电站建设具有决定性意义。

空冷凝汽器通常采用大直径椭圆翅片管，配置大流量轴流风机群，管束以"A"字形布置于风机上方，结构紧凑且换热效率高。

3. 石化与煤化工行业

在乙烯装置中，空冷器用于裂解气冷却和急冷系统，管束需承受高温和热冲击工况。

在煤化工项目中，空冷器应用于煤气化合成气冷却、甲醇合成反应器出口气体冷却等工段，介质成分复杂且可能含有粉尘颗粒，管束内壁需考虑防磨设计。

4. 冶金行业

高炉和轧钢工序中空冷器主要用于设备冷却和油冷却。

高炉炉体冷却壁的闭路循环水系统常配套空冷器进行水温控制，避免水温过高影响炉壁寿命。

轧钢车间的液压站和润滑油站也需要空冷器维持油温在适宜范围，保障液压系统稳定运行。

5. 食品与制药行业

食品和制药行业对冷却介质与工艺介质的隔离要求极高。

空冷器通过管壁完全隔离空气与工艺流体，避免了水冷系统中可能存在的交叉污染风险。

在乳制品杀菌后的冷却工段、制药工艺中的溶剂回收冷凝环节，空冷器提供了卫生安全可靠的冷却方案。

三、空冷器选型的关键考量因素

选型时需重点确认以下参数：工艺流体的进出口温度和流量、设计压力和温度、介质物性（密度、粘度、比热、结垢倾向）、当地夏季干球温度和海拔高度、以及现场布置空间。

翅片管类型选择需根据管内介质温度和环境条件确定：温度低于250℃选用铝缠绕翅片管，250℃至350℃选用钢缠绕翅片管或双金属轧片管，350℃以上需选用高频焊翅片管或整体轧制翅片管。

四、山东盛宝传热空冷器技术服务能力

山东盛宝传热科技有限公司在空冷器领域具备完整的工程服务能力，包括前期工况分析和热力计算、翅片管选型和管束结构设计、多工质多工况适配方案、风机系统选型与降噪设计、以及安装调试和运行维护全流程服务。

公司拥有140余项国家专利，是CNPP玻璃钢冷却塔十大品牌之一，产品和技术服务已覆盖石油化工、电力、冶金、食品等多个行业领域。

常见问题解答

问：空冷器和水冷冷却塔哪个更经济？ 答：初始投资方面，空冷器通常高于水冷系统。

但考虑到空冷器无需建设冷却水循环系统、无需水处理设施和排水系统，且运行水费为零，在缺水地区或中小规模工况下全生命周期成本往往更低。

大型炼厂等水耗敏感项目，空冷方案的经济性优势更为突出。

问：空冷器在北方冬季如何防止冻结？ 答：主要防冻措施包括：配置百叶窗或可调风门减少进风量、安装热风内循环系统将出口热空气回流至入口、管束采用倾斜布置利用重力排出冷凝液、以及设置自动温控联锁系统根据管内温度自动调节风量和百叶窗开度。

问：空冷器的翅片管结垢了如何清洗？ 答：翅片管外壁积灰可用压缩空气吹扫或高压水枪清洗，清洗时需注意控制水压避免翅片变形。

管束内壁结垢需根据介质特性选择化学清洗或机械清洗方案，建议定期监测传热效率，效率下降15%以上时启动清洗程序。

空冷器以其零水耗、低排放、高可靠的特性，在石油炼化、电力、冶金、食品制药等行业的多个关键工段中发挥着不可替代的冷却作用。

深入理解各工段的工况特点和空冷器的适配原则，是确保冷却系统高效运行和投资经济合理的基础。

山东盛宝传热科技有限公司凭借十余年行业经验和140余项专利技术积累，为各行业客户提供专业的空冷器设计制造与全流程技术服务。
