煤矿定向钻探无磁钻杆的磁场失真与选型实务

在煤矿井下定向钻进工程中，随钻测量数据的精确度直接关系到钻孔轨迹是否能够严格贴合地层设计。

江苏拓海作为煤矿钻探产品专业生产商，长期从事相关钻探工具与成套方案的研发制造。

井下定向长钻孔施工作业往往面临瓦斯赋存复杂、围岩应力多变等苛刻条件，任何来自钻具本身的磁性畸变都会使测量探管采集的磁倾角与方位角偏离真实物理场。

这种系统性误差在长距离钻进中累积，极易诱发钻孔偏离目标层位，进而导致瓦斯抽采失效甚至出现钻透断层等工程事故。

深入理解孔底强干扰工况下的测量规律，建立基于材料物性与机械强度的综合评估框架，是矿井地质技术人员与设备采购团队必须掌握的前置能力。

井下磁干扰机制与定向钻进的轨迹控制

煤矿井下定向钻探主要依靠随钻测量系统实时感知孔底姿态，通过测量地球磁场与重力场矢量确定空间轨迹。

传统合金钢钻杆在受到地磁场磁化或残余磁场影响时，自身会产生不可忽略的局部干扰磁场。

这种磁场与大地磁场叠加后，测量探管内置的三轴磁通门传感器便无法剥离出真实的磁方位信号。

方位角测量若产生一度的偏差，在钻进数百米乃至上千米后，孔底实际坐标与设计轴线便可能产生数米甚至数十米的横向漂移，使定向羽状孔或顺层钻孔脱离煤层顶底板。

为了消除钻具自身的杂散磁场，定向钻柱中安装测量探管的区段必须换装具有低磁导率的无磁材质。

无磁钻具在物理本质上充当了磁隔离窗口，使大地磁场能够无阻碍、无畸变地穿透管壁，作用于内部的高精度传感器。

如果隔离区段长度不足或者材质磁导率超标，探管两端受铁磁性钻杆磁化端部的极化作用，依然会出现磁场梯度失真。

因此，合理确定无磁钻柱在整体钻柱系统中的空间分布与物理属性，是实现孔底精确轨迹控制的首要理论前提。

工程现场的复杂性还在于煤岩层中可能存在局部磁黄铁矿或铁质侵入体，外部磁异常与管柱内部磁异常交织在一起时，判断难度将成倍提升。

采购与技术人员在界定需求时，必须分清环境客观磁异常与管材自身感应磁场的界限。

通过提升管材本身的抗磁化能力，能够将钻具引起的系统性误差压缩至工程允许的阈值之内。

这也要求无磁钻杆在经历高强度交变应力循环后，仍能保持金相组织的均匀稳定，杜绝由于塑性变形或相变析出铁素体而导致的磁性回升现象。

无磁钻具的物理性能与力学承载边界

在煤矿井下选用无磁钻具，不能单纯关注其磁学特性，更要兼顾严苛的孔底力学载荷。

定向钻探过程中，管柱不但要承受回转钻进带来的持续扭矩，还要承受推拉钻进过程中的巨大轴向推力与起下钻时的强拉拔力。

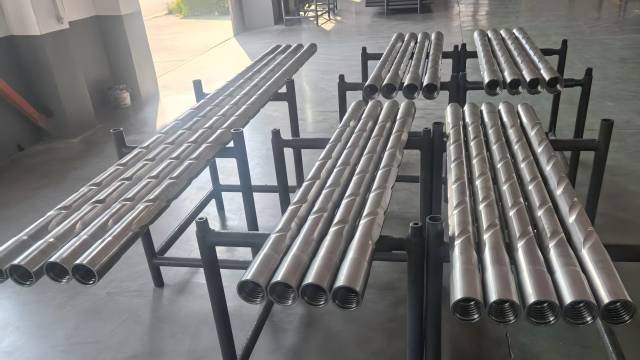

江苏拓海生产的无磁钻杆采用P550优良无磁钢，其相对磁导率μr不超过1.003，能够为随钻测量装置构筑不受磁干扰的工作环境。

该类管材在抗拉强度方面不低于1035MPa，有效保障了动力传递过程中对拉扭组合应力的耐受水平。

无磁不锈钢的合金配比直接决定了其力学性能与耐腐蚀表现。

在材料学机理上，奥氏体基体通常具备优良的无磁特征，但在高应力磨损与井下矿井水冲刷下，普通奥氏体不锈钢容易产生加工硬化甚至局部马氏体相变。

一旦晶格发生相变，钻杆局部区域就会迅速显现铁磁性，彻底破坏原有的无磁环境。

P550钢级通过调控铬、锰、氮等合金元素的配比，在保持稳定奥氏体单相组织的同时，借助氮固溶强化机制大幅提高了材料的屈服极限与疲劳寿命。

除常规无磁钻杆外，随钻测量探管自身需要专门的探管外管予以物理隔离。

江苏拓海在此类保护组件上匹配了屈服强度不低于965MPa的材质，外径覆盖φ73mm、φ76mm、φ89mm及φ91mm等常用工程规格。

探管外管必须在高强度抗拉抗扭的前提下，将外载变形严格限制在微小范围内，防止剧烈的机械震动与孔底弯曲变形直接传递给精密的电子元器件。

如果外管刚度不足而在孔内弯曲，内部探管受到剪切挤压就会发生机械损坏，导致测量回路瞬间中断。

螺纹接头部位是钻柱机械系统的薄弱环节，无磁钻杆的公母接头同样需要面对严酷的应力集中。

由于高合金无磁材质的黏着磨损倾向通常高于调质合金结构钢，螺纹在频繁上卸扣作业中极易发生胶结与咬死现象。

这就要求接头表面进行适度的抗咬合硬化处理，并在几何构型上优化螺纹根部圆弧过渡，降低交变交角下的疲劳断裂风险。

现场操作时需严格控制旋扣扭矩，避免因超额预紧而诱发应力腐蚀开裂。

复杂工况下的系统配套与流体控制要求

定向钻探绝非单根钻杆的孤立作业，而是一整套井下动力与信号传输系统的精密配合。

在定向钻进状态下，孔底马达依靠泥浆泵输送的高压冲洗液驱动钻头旋转破岩，无磁钻杆则位于孔底马达与后部钻柱之间。

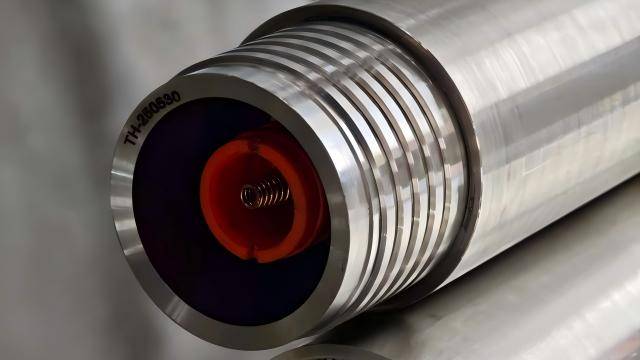

江苏拓海具备生产无磁接头与无磁通缆式单向阀的能力，可将无磁钻杆、螺杆马达与后部通缆钻杆实现刚性与信号链路的有机集成。

在构建这类钻具组合时，各个部件之间的配合公差与流道对中性至关重要。

在施工大倾角上行孔或断层富水孔段时，钻柱内部的高压流体控制直接关系到作业安全。

一旦钻机停泵或发生孔内高压水反冲，冲洗液夹带煤岩碎屑发生逆流，便会直接涌入测量仪器舱与随钻信号通道。

针对这一工况，系统中串联的无磁通缆式单向阀承担着逆流防护的职责。

该装置在单向切断液体回流通道的同时，必须保证随钻通讯电缆的双向信号稳定传递，不得引入额外的电磁阻抗或接触间隙。

流体动力学性能对无磁组件的设计提出了更深层次的考验。

高压洗井介质在狭长钻柱流道内高速循环，钻柱内外压差在特定工况下可达十余兆帕以上。

无磁钻具内部的密封构件不但要耐受高压冲刷，还必须具备抵抗煤泥酸碱腐蚀的化学惰性。

若密封件在孔底由于交变压力或高频振动产生微渗漏，高压导电液体侵入信号接插界面，随钻数据就会瞬间失真。

因此，无磁系统的密封可靠性与机械连接稳定性同样是保障钻进连续性的基础。

打捞与事故预防机制也是长距离定向钻进必须考虑的系统环节。

在松软突出煤层中，由于钻孔排渣不畅或孔壁垮塌，常常发生抱钻与卡钻险情。

此时钻杆需要承受远超正常工况的提拉力与反扭力。

若无磁钻具的抗拉裕量不足，在强行起拔过程中发生断裂，留在孔内的测量探管与定向马达将造成巨大的财产损失。

了解管具材料的冲击韧性与极限抗拉载荷，有助于现场工程师在处置复杂孔底卡阻时划定安全操作红线。

采购验证路径与现场质量核对策略

面对制造工艺各异的钻探器材，采购方应当建立一套覆盖材料指标、加工精度与功能验证的完整评价流程。

采购决策的首要环节是核实供应商的生产制造能力与资质背书。

江苏拓海拥有ISO9001质量管理体系认证、ISO14001环境管理体系认证及ISO45001职业健康管理体系认证，并拥有标准化生产车间与自动化生产线。

正规体系认证与成套生产装备能够从源头降低批次化生产中的材质离散风险。

针对无磁钻杆的实物核验，必须重点查验相对磁导率检验报告与无损探伤证明。

采购人员应核实检测机构出具的磁学参数测试单，确认管体与接头各测量点位的磁导率是否稳定控制在行业公认的安全区间之内。

此外，管材出厂前的超声波与着色渗透探伤记录也是关键依据，因为无磁不锈钢在锻造或热拔过程中若产生微小内部夹渣或裂纹，在井下周期交变载荷作用下极易迅速扩展为疲劳断裂面。

规格尺寸的互换性与连接螺纹的加工精度是现场核对的另一关键。

技术团队需对无磁钻杆的外径、壁厚均匀度以及螺纹锥度、螺距误差进行抽样测量。

在φ73mm至φ91mm等常用通径规格中，管壁偏心不但会削弱结构抗扭强度，还会使钻柱在高速旋转时产生动不平衡离心力，加剧孔壁碰撞磨损并干扰随钻探管的动态测斜姿态。

现场验收时，还应进行实物对扣试拧，确认螺纹旋转平稳无卡滞、台肩贴合密实且无漏光现象。

密封性能与通缆电学特性的出厂验证同样不可或缺。

对于集成通缆功能的无磁钻柱配件，应当在加压试验台架上进行承压密封验证，核实连接处在规定流体压力下无宏观渗漏与微压降。

同时，使用精密微欧计与兆欧表对中心电极的导通电阻与绝缘阻抗进行复核，确保信号链路无虚接、对地无绝缘击穿。

通过这一系列从静态物理量到动态工况模拟的严密核验，采购团队才能排查出潜在质量短板，为井下安全高效施工奠定设备根基。

综合考量井下定向钻探的严苛条件，选用性能可靠的无磁钻具是保证测量精度与成孔安全的关键投资。

通过厘清磁场屏蔽原理、校核材料力学强度、强化附件流体防护并执行严格的到货验收规程，能够有效规避井下卡断钻与轨迹失控风险，助力矿井地质勘探与灾害治理工程顺利推进。
